CUDA开发总结笔记

基本编程模型

最基本的概念就是显存、kernel函数、线程块、stream：

开发者可以通过CUDA Runtime API，申请、释放显存，并在内存和显存间进行数据拷贝。
开发者可以编写专用于在GPU上执行的kernel函数，在主机侧通过CUDA C扩展调用kernel函数，调用将创建数以万计的GPU线程，每个GPU线程均会完整执行一次kernel函数，kernel函数内可以对显存进行读、写等各种操作。数以万计的GPU线程之间靠只读的内置变量(线程ID等)互相区分。
一次kernel调用对应的GPU线程，需划分为一个个尺寸相同的线程块。线程块是向GPU进行调度的最小单位，GPU同时支持多个线程块的执行，达到上限后，只有旧的线程块内的线程全部执行完成后，新的线程块才会被调度入GPU。
stream相当于是GPU上的任务队列。每个kernel调用或大多数CUDA API都可以指定关联到某一个stream。同一个stream的任务是严格保证顺序的，上一个命令执行完成才会执行下一个命令。不同stream的命令不保证任何执行顺序。部分优化技巧需要用到多个stream才能实现。如在执行kernel的同时进行数据拷贝，需要一个stream执行kernel，另一个stream进行数据拷贝。

基本硬件架构及其在Kernel执行中的作用

显卡由内部的主板、显存颗粒、GPU芯片等组成。GPU内部的架构如下图：

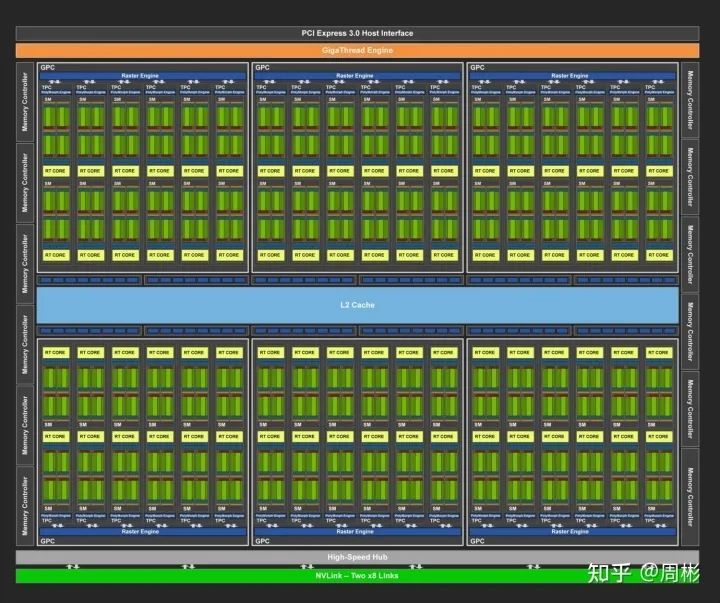

GPU架构图

可以看到GPU由许许多多的SM(Stream Multiprocesser)组成。SM内部的架构如下图：

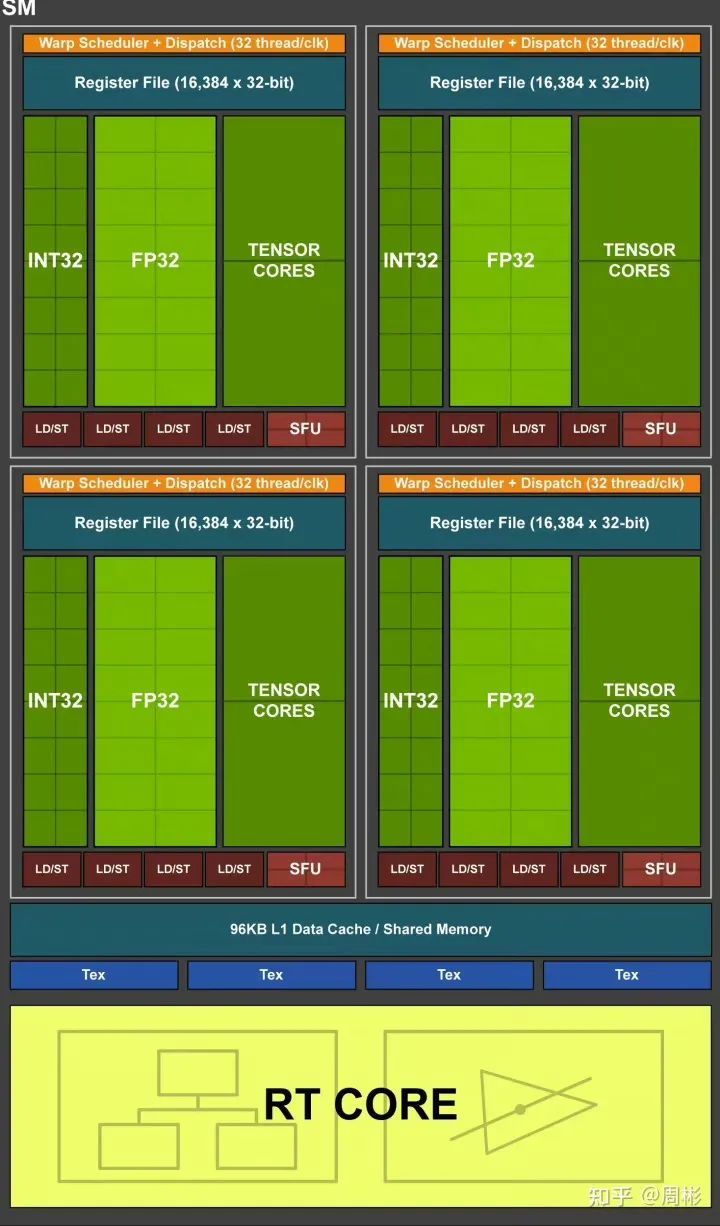

SM架构图

线程块就是被调度到SM上执行的，按照线程块占用的硬件资源不同，SM可以同时执行一个或多个线程块。SM内部的主要部件有：

L1 Cache及Shared Memory。
L1 Cache是高速缓存。
Shared Memory是一块可以由开发者编程控制的高速缓存。开发者可以在kernel函数内通过编程手段写入或读取数据。其访问latency远远小于全局显存。
SM分为4个子区域，称为SMSP。每个SMSP包括如下功能单元。
Warp Scheduler+Dispatch
Register File寄存器文件
16个INT32、16个FP32、2个Tensor Core及多个LD/ST等单元

线程块在SM内部执行时，又进一步细分为线程束（Warp）。截止目前所有的NVIDIA GPU中，线程束均由32个线程组成。线程束（Warp）的执行采用SIMT（单指令多数据）模型。SMSP就是真正负责线程束执行的硬件单元。按照NVIDIA的文档，2080 Ti每个SM上最多同时存在1024个线程，即32个warp。这些Warp平均分配到4个SMSP上，每个SMSP负责8个Warp的执行。与CPU进行线程切换时需要将当前线程寄存器内容储存到内存，再从内存中读取出目标线程的寄存器内容不同。SMSP在不同的Warp间切换执行的代价是非常低的，因为SMSP有足够的寄存器分给每一个正在执行的线程独占使用。如负责8个Warp合计256线程执行的SMSP，有16384个32位通用寄存器，平均每个线程在生命周期内独占至少64个寄存器。Warp有以下状态：

Active:被调度到某个SMSP的warp。
Eligible:就绪执行下一条指令的warp（即warp未stalled）。
...

在每个时钟周期，SMSP内的Warp Scheduler+Dispatch从其负责的8个warp中选中一个Eligible Warp，发射(issue)该warp的一条指令。当没有任何一个warp处于Eligible状态时，该周期被跳过。当某warp的一条指令被发射后，SMSP的对应INT32、FP32或其它单元就会进行对应的计算。当前实例架构中有16个FP32单元，所以一个warp的浮点运算ALU需要两个周期才能算完。故每个2个周期发射一条浮点指令即可使FP32单元保持满载。空余的那一个周期可以穿插发射一些访存、INT32等其它指令。SM的版本是由Compute Capacity表示的。绝大多数情况下，同一个系列的显卡有相同的Compute Capacity，代表其SM的架构是一样的，主要区别在SM数量、显存大小、工作主频等其他方面。

优化技巧

使用异步API

使用异步API如cudaMemcpyAsync可让GPU操作与CPU操作并行，CPU忙完后调用cudaStreamSynchronize，cudaEventWait等操作等待GPU任务完成。

优化内存与显存传输效率

使用Pinned(page-locked) Memory提高传输速度
通过在不同的Stream里同时分别执行kernel调用及数据传输，使数据传输与运算并行。（注意default stream的坑[1]）
尽量将小的数据在GPU端合成大块数据后传输
有些情况下，即使数据不太适合使用kernel处理，但如果为了较低的算法latency，也可权衡传输代价后使用kernel处理数据
注意PCI-e插口的通道个数

优化Kernel访存效率

提高Global Memory访存效率

对Global Memory的访存需要注意合并访存(coalesced )。[2]
warp的访存合并后，起始地址及访存大小对齐到32字节
尽量避免跨步访存
0及以上的设备可以通过编程控制L2的访存策略提高L2命中率。

提高Shared Memory的访存效率

shared memory由32个bank组成
每个bank每时钟周期的带宽为4字节
连续的4字节单元映射到连续的bank。如0-3字节在bank0，4-7字节在bank1……字节128-131字节在bank0
若warp中不同的线程访问相同的bank，则会发生bank冲突(bank conflict)，bank冲突时，warp的一条访存指令会被拆分为n条不冲突的访存请求，降低shared memory的有效带宽。所以需要尽量避免bank冲突。
CUDA 11.0以上可以使用_async-copy_ feature[3]

优化线程级并行

在SMSP工作时，某些warp会由于访存依赖、寄存器依赖等原因stall。此时warp scheduler可以选中另一个eligible warp，执行其指令，以隐藏前一个warp的stall，使SMSP中的各个硬件资源尽量保持忙碌。但假如SMSP中所有的warp都不在eligible状态，则硬件只能空转等待某个warp从stall中恢复(如从global中请求的数据终于回来了)。Occupancy[4]指标用来衡量SM当前activate warp数量与理论上最多支持的activate warp数量的比值。Occupancy数量越高，代表SMSP负责的activate warp越多，当某个warp stall时，有更多的备选warp，有更大的概率可以找到一个eligible warp。极端情况Occupancy为1/8时，SM仅4个warp，每个SMSP 1个warp，当该warp stall时，smsp没有其它warp可以选择，硬件必然空转等待。影响Occupancy指标的包括以下因素：

Thread Block 线程块的大小。
如线程块为128，不考虑其它情况下，调度8个线程块到SM即可保持满Occupancy。
如线程块为768，则若调度一个线程块到SM，Occupancy只有0.75，而调度两个线程块则不可能——已超出2080Ti 一个SM最多1024个线程的限制。
每个线程块的Shared Memory使用量
2080Ti每个线程块最多使用48Kb Shared Memory；每个SM只有64Kb Shared Memory。
若线程块尺寸为128，而线程块使用的Shared Memory有30Kb，则由于Shared Memory限制，最多只有两个线程块（256线程）被调度到SM，Occupancy只有0.25。Shared Memory使用60Kb。
若线程块尺寸为128，每个线程块使用7Kb，则共可调度8个线程块到SM，使用Shared Memory 56Kb。
每个线程使用的Register（寄存器数量）
2080Ti每个SM有65536个32位寄存器，平均到最多1024个线程，则每个线程只能使用64个寄存器。
若某些算法比较复杂需要使用更多寄存器（如矩阵乘法中，需要加载更多数据到寄存器以提高计算访存比），如每线程需要使用128个寄存器，此时由于寄存器限制，SM上最多可以有512线程，此时Occupancy最多为0.5.

高的Occupancy不一定代表较高的性能，如某些算法确实需要每线程128寄存器时，保持0.5的Occupancy反而是最优选择。但过低的Occupancy会对性能带来较大的负面影响。

指令级优化

提高计算访存比

GPU执行计算时，需要LDS、LDG等指令先将数据读入寄存器，再进行计算，最后通过STS、STG等指令将数据保存下来。以矩阵乘法为例，先进行矩阵分块，最终拆解为每个线程计算MxK,KxN的两个小矩阵的乘法：若两小矩阵为M=2,N=2,K=1，即2x1;1x2,最后得到2x2的矩阵作为结果。则读入4个float需4条指令，计算指令也是4条，计算访存比4/4=1；若两小矩阵为M=8,N=8,K=1，即8x1;1x8,最后得到8x8的矩阵作为结果。则读入16个float，需读取指令16条，计算指令8x8=64条，计算访存比64/16=4；若使用向量读(float4)每条指令读入4个float，则读取指令仅4条，计算访存比64/4=16提高计算访存比，可以让GPU的更多时钟周期用于进行计算，相对的进行数据IO占用的时钟周期更少。

提高指令级并行

指令级并行基本原理：

现代不论是CPU还是GPU，指令的执行都是通过流水线进行的，流水线分为多个stage，即一条指令执行完成需要每个stage的工作都执行完成。而一个时钟周期并不是完成一条指令执行的所有时间，而是每一个stage完成当前工作的时间。流水线可以同时执行多条指令的不同阶段。
当后续指令的执行需要依赖前面指令的结果写回寄存器，我们说出现了寄存器依赖。此时后续指令需要等待第前面指令结果写回寄存器才能执行，若后续指令执行时前面指令结果尚未写回寄存器，流水线会失速（stall），此时warp scheduler开始切换到其它eligible warp，若无eligible warp，则SMSP将会空转。
若后续指令不依赖前面指令的结果，则即使前面指令未执行完毕，后续指令也可以开始执行。特别的，即使前序指令是一条耗时几百周期的LDG(全局内存读取)指令或耗时几十周期的LDS（共享内存读取）指令，只要后续一系列指令不依赖读取回来的数据，后续一系列指令可以正常执行而不必等待该LDG/LDS指令执写回寄存器。

通过以下方式，可以提高指令级并行，在线程级并行达不到较好效果的情况下，进一步提高程序性能：

数据预取（Prefetch）：数据1已读取到寄存器，使用该数据1计算前，先将后续数据2的读取指令发射，再执行一系列数据1的处理指令；这样数据1的处理和数据2的读取在流水线上同时执行着。当数据1处理完成，需要处理数据2时，可以确保数据2已经存在于寄存器中，此时类似的将数据3的读取和数据2的处理同步执行起来。
指令重排：在存在寄存器依赖的指令间插入足够的其它指令，使得后续指令执行时，前面计算指令的结果已写回到寄存器。从CUDA C层面有意识地提供一些语句间的并行性，nvcc编译器可以一定程度上自动进行指令重排。若对nvcc重排结果不满意需要自己重排时，官方尚未开放SASS汇编器，目前只存在一些第三方SASS汇编器工具[5]。
提高Register的效率

Register File也存在bank冲突，但在CUDA C层面上没有直接办法进行物理寄存器控制。
可以通过SASS汇编器，人工进行指令寄存器分配，以尽量消除register bank conflict。
可以通过SASS汇编器，为寄存器访问添加reuse标记，以尽量消除register bank conflict。

使用TensorCore进一步加速矩阵运算[6]

TensorCore可以用来快速进行D=A*B+C矩阵运算，提供load_matrix_sync， store_matrix_sync， mma_sync 等API。

使用CUDA生态的各库

NVIDIA已经提供了不少库，效率高性能好，合理使用可以大大提高开发效率，减少开发工作量。

cuBLAS[7]
TensorRT[8]
cudnn[9]
NVCodeC[10]
DeepStream[11]
nvJPEG[12]
NCCL[13]
CUTLASS [14]

参考

^Default Stream Implicit Synchronization https://docs.nvidia.com/cuda/cuda-c-programming-guide/index.html#implicit-synchronization
^合并访存官方文档 https://docs.nvidia.com/cuda/cuda-c-best-practices-guide/index.html#coalesced-access-to-global-memory
^async-copy feature https://docs.nvidia.com/cuda/cuda-c-best-practices-guide/index.html#async-copy
^Occupancy https://docs.nvidia.com/cuda/cuda-c-best-practices-guide/index.html#occupancy
^CuAssembler https://github.com/cloudcores/CuAssembler
^Warp Matrix Functions https://docs.nvidia.com/cuda/cuda-c-programming-guide/index.html#wmma
^cublas https://developer.nvidia.com/cublas
^tensorrt https://developer.nvidia.com/tensorrt
^cudnn https://developer.nvidia.com/cudnn
^nvidia-video-codec-sdk https://developer.nvidia.com/nvidia-video-codec-sdk
^deepstream-sdk https://developer.nvidia.com/deepstream-sdk
^nvjpeg https://developer.nvidia.com/nvjpeg
^nccl https://developer.nvidia.com/nccl
^cutlass https://github.com/NVIDIA/cutlass
