3D检测器的部署是现实世界自动驾驶场景中的主要挑战之一。现有的基于BEV（即鸟瞰图）的检测器支持稀疏卷积（称为SPConv），以加快训练和推理，这为部署（尤其是在设备上应用）带来了困难。本文解决了从LiDAR点云中高效检测3D目标的问题，并考虑了模型部署。为了减少计算负担，论文从行业角度提出了一种基于Pillar的高性能3D检测器，称为FastPillars。与以前的方法相比，论文引入了一个更有效的Max-and-Attention pillar encoding（MAPE）模块，并以重参数化的方式重新设计了一个功能强大、轻量级的骨干CRVNet，该骨干CRVNet带有Cross Stage Partial网络（CSP），形成了一个紧凑的特征表示框架。大量实验表明，FastPillars在设备速度和性能方面都超过了最先进的3D检测算法。具体而言，FastPillars可以通过TensorRT有效部署，在nuScenes测试集上以64.6 mAP在单个RTX3070Ti GPU上获得实时性能（约24FPS）。总结来说，本文的主要贡献如下：
  • 论文提出了一种用于工业应用的基于Pillar的一阶段3D检测器，称为FastPillars。FastPillars是部署友好的，并且消除了阻碍设备部署的稀疏卷积的需要。FastPillar-s和FastPillar-m，它们在nuScenes测试集上分别可以以24 FPS的速度实现64.6 mAP和70.1 NDS，以及以16 FPS的速度达到66.0 mAP和71.1 NDS；
  • 还提出了一种简单但有效的Max-and-Attention pillar encoding（MAPE）模块。MAPE几乎无需额外的耗时（仅4ms）就能提高每个pillar特征的表示能力；
  • 论文为3D检测任务设计了一个紧凑的全卷积主干网络CRVNet，它具有竞争性的特征学习能力和推理速度，而不需要稀疏卷积。同时论文还表明，专门为2D图像设计的轻量级网络结构可以很好地处理使用3D点云的任务，并在性能和速度之间实现出色的权衡；
  • 在nuScenes数据集上的大量实验表明，FastPillars具有卓越的效率和准确的检测性能。论文还提供了详细的性能与推理速度对比分析，以进一步验证论文方法的优越性。

相关工作

基于体素的3D探测器：基于体素的3D检测器[5，6，18，19，30，44，47，49]通常将非结构化点云转换为紧凑形状的规则pillar/voxel网格。这进一步允许通过利用成熟的2D/3D卷积神经网络来学习点云特征。VoxelNet[49]是一项开创性的工作，它对输入点云进行密集体素化，然后利用体素特征提取器（VFE）和3D CNN来学习几何表示。其缺点是由于3D卷积的巨大计算负担，推理速度相对较慢。为了节省内存成本，SECOND[44]使用3D稀疏卷积[14]来加速训练和推理。这里，稀疏卷积仅对非空体素进行操作，这大大提高了计算和存储效率。SPConv的一个缺点是它对部署不友好，这使得在嵌入式系统上应用它们很困难。为此，PointPillars[19]被提议将体素进一步简化为pillar（即，在高度上没有体素化），并利用高度优化的2D卷积，这在低耗时的情况下获得了良好的性能。同时，易于部署的优势使PointPillar成为实践中的主流方法。之后，提出了CenterPoint[47]，它使用几乎实时且anchor-free的管道，实现了最先进的性能。最近，PillarNet[30]项目指向BEV空间，并使用基于“encoder-neck-head”架构的2D SPConv以实时速度提高3D检测性能。由于SPConv的使用，它不可避免地面临着在工业应用中部署的困难，并随着网络量化而进一步加速。用于目标检测的行业级轻量级网络结构：多年来，YOLO系列[1，12]一直是轻量级2D检测的事实上的行业标准，其主干设计主要继承了CSPNet的思想[40]。通过在两个单独的分支中处理部分特征以获得更丰富的梯度组合，CSPNet不仅降低了内存和计算成本，而且提高了性能。最近，RepVGG[8]使用基于重参数化的结构设计重构了著名的plain network VGG[34]。在训练期间，普通的Conv-BN-ReLU被其过度参数化的三分支对应物（即Conv3x3-BN、Conv1x1-BN和Identity-BN）取代，然后是三个分支相加后的ReLU函数。三分支结构实质上有助于网络优化，而重参数化在推理时将三个分支相同地转换为一个分支，提高了推理效率。由于这一优势，这一趋势席卷了2D目标检测器，并在极端速度下表现出高性能，如PPYOLOE[43]、YOLOv6[21]和YOLOv7[39]。尽管取得了成功，但据论文所知，目前还没有看到这些方案在3D检测中的任何应用。

论文方法

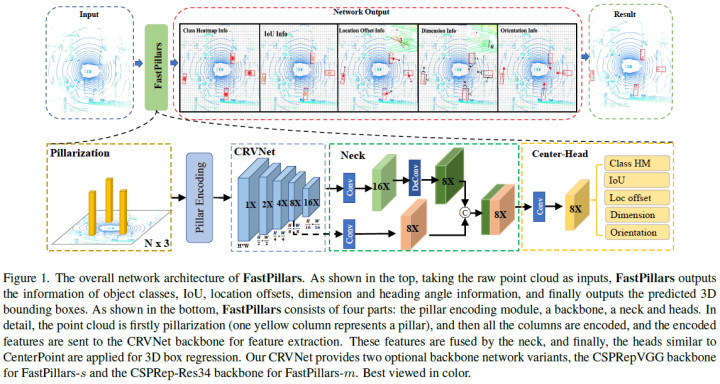

本节将介绍FastPillars用于基于pillar的实时一阶段3D检测，这是一种端到端可训练且无SPConv的神经网络。如图1所示，网络架构由四个部分组成：pillar编码模块、用于特征提取的主干、用于特征融合的neck和用于3D box回归的头。

Max-and-Attention Pillar Encoding

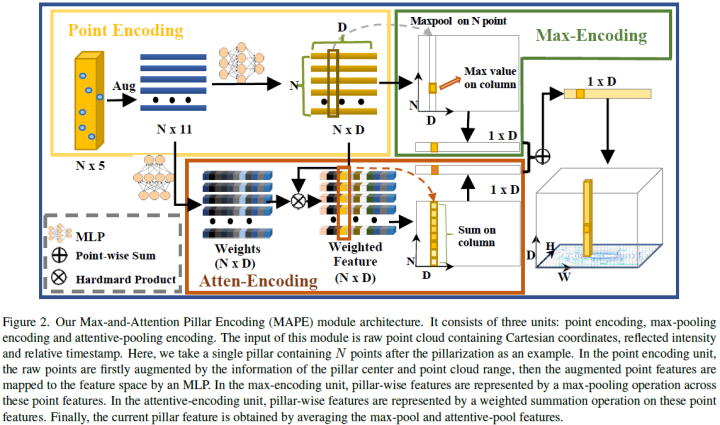

点云voxel/pillar编码对于基于网格的3D检测方法至关重要。开创性的PointPillars[19]积极利用max pooling来聚合每个pillar中的点云特征，以表示相应的pillar。然而，max-pooling操作将导致细粒度信息的丢失，而这些局部几何模式对于基于pillar的目标非常关键，尤其是对于小目标。本文提出了一种简单但高效的pillar编码模块，称为Max-and-Attention Pillar Encoding（MAPE），它以可忽略的计算负担考虑到每个pillar的局部详细几何信息，并有利于BEV中小目标（例如行人等）的性能。同时，MAPE模块的轻量级pillar编码方法使其非常适合实时嵌入式应用。如图2所示，的MAPE模块由三个单元组成：1）点云编码单元；2）max-pooling编码单元；3）attentive-pooling编码单元。点云编码：首先将每个pillar中的点云增强为。值得注意的是，在每个pillar中，没有采用任何采样策略来保持每个pillar中的点云数相同，因为这种操作可能会丢失有用的点云并损害原始几何图案。其次，通过MLP层将内的增强逐点云特征映射到高维特征空间。该过程制定为：Max-pooling编码：该单元用于将pillar内的所有点云特征聚合为单个特征向量，同时它对每个pillar中的点云排列不变，公式如下：Attention-pooling编码：该单元旨在维护局部细粒度信息。Max pooling很难在每个pillar中集成逐点云特征，因为它只需要最大值。然而，丰富的局部细节对于从BEV角度检测较小的目标非常有用。因此，论文转向强大的注意力机制来自动学习重要的局部特征。具体而言，首先使用由共享MLP组成的函数来预测pillar中这些点的云注意力得分。其次学习到的注意力分数可以被视为一个soft mask，它动态地衡量逐点云特征。最后，加权求和特征如下：最后将学习到的pillar-wise max-pool和attentive pooling特征通过平均值进行组合。max-pooling操作保留每个pillar中的最大响应特性，而attentive pooling特性保留局部细粒度信息。通过结合这两个特征，可以有效地保留更丰富的信息，以增强pillar表示。尽管是一种简单的方法，但MAPE模块显著影响了小目标的性能，如实验所示。值得注意的是，MAPE模块仅在额外4毫秒耗时的情况下，在nuScenes数据集上提高了约0.6mAP的性能。

CRVNet Backbone

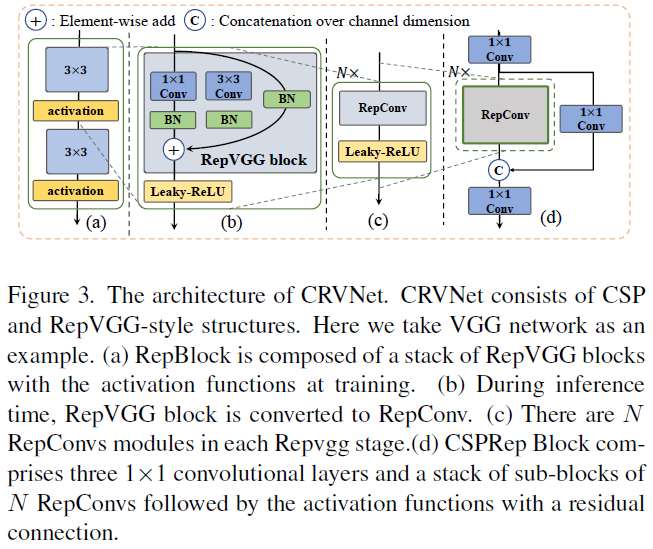

主干网络旨在从投影的2D伪图像或3D体素特征中分层地提取各种级别的语义特征。先前的工作[6，30，44，47]通常使用稀疏卷积[14]来基于ResNet[15]或VGG[34]架构提取体素/逐柱特征。稀疏卷积大大提高了计算效率，因为大多数体素/pillar是空的。例如，在nuScenes数据集上的单个帧点云中，空pillar的比例约为90%。然而直接在稀疏特征图上使用2D卷积将导致过度的计算负担和高耗时，这促使论文设计更紧凑和有效的主干网络。受RepVGG[8]和CSPNet[40]的启发，论文提出了CRVNet（Cross-Stage-Patrial RepVGG-style Network）。网络的主要组成部分如图3所示。训练阶段的每个模块如图3（a）所示。在推断阶段（图3（b）），每个Rep-Block被转换为具有激活函数的3个卷积层（表示为RepConv）的堆栈。这是因为3x3卷积具有更高的计算密度，并且在大多数设备上效率很高。因此，RepBlock骨干网络以优异的特征表示能力显著降低了推理耗时。此外论文注意到，如果模型容量进一步扩大，单路径平面网络中的计算成本和参数数量将呈指数增长。因此进一步将RepBlock与CSP结构结合起来。如图3（d）所示，CSP结构由三个1x1卷积层和原始网络结构组成。论文在主干网络的每个阶段使用CSP结构，其中每个阶段包含N个RepConv（图3（c））。通过引入CSP结构，整个网络具有更少的参数，并且更加紧凑和高效。值得注意的是，尽管RepBlock和CSP在基于2D图像的任务中被证明是有效的[21，39，43]，但它们尚未被充分用于3D点云任务。本文的FastPillars-s和FastPillar-m模型分别建立在VGG和ResNet-34网络上。论文发现，最终性能对后期的容量不敏感，但对早期的容量非常敏感，这与FCOS-LiDAR中的情况一致[36]。因此，论文将FastPillers-s中VGG的四个阶段的块数从（4，6，16，1）更改为（6，16，1，1），将FastPillars-m中ResNet-34的四个级别的块数分别从（3，4，6，3）和（6，6，3，2），同时都删除了第一阶段的第一个2x下采样。

Neck and Center-based Heads

在Neck中，论文采用了PillarNet[30]中的增强neck设计。neck将特征与来自主干的8x和16x特征图融合，以实现不同空间语义特征的有效交互。论文发现，在这种neck设计中，级联操作之前的卷积层的数量显著影响最终性能。论文将在实验中详细讨论这一点。对于回归头，直接遵循[47]使用其简单但有效的head设计。此外还添加了一个IoU分支来预测预测框和地面真实框之间的3D IoU。然后[17]中的IoU感知校正函数用于弥补分类和回归预测之间的差距。具体而言，非最大抑制（NMS）后处理的校正置信分数C通过以下公式计算：最终损失函数如下 ：

实验

论文在nuScenes数据集上展开实验。

整体结果

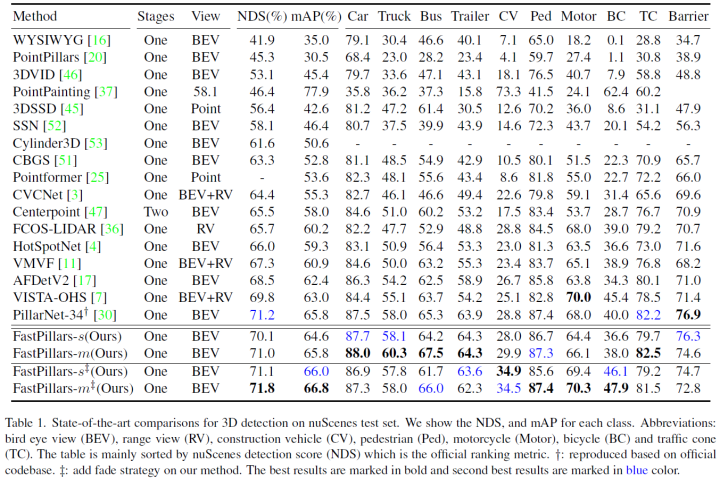

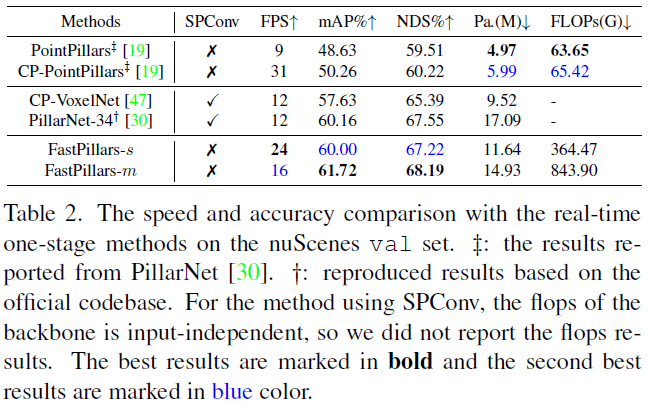

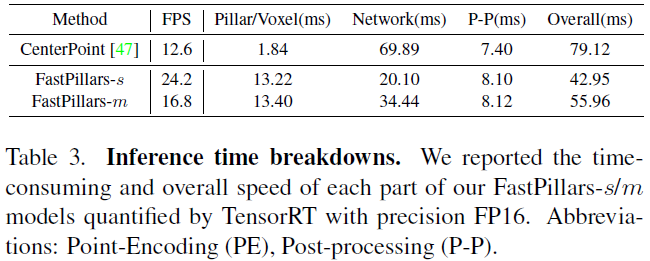

定量评估为了公平比较，论文在nuScenes测试集上使用之前发布的仅限LiDAR的非集成方法来评估FastPillars。如表1所示，FastPillars显著优于最先进的（SOTA）方法，同时具有24FPS的实时速度。与最先进的PillarNet方法[30]相比，FastPillars-m实现了几乎相同的性能，并且在没有衰落策略的情况下也超越了几乎所有以前的方法。与实时一阶段方法的比较为了进一步评估论文方法的速度和性能优势，还将FastPillars与nuScenes值集上的实时一阶段3D点云检测器进行了比较。如表2所示，与使用CenterPoint的训练设置的CenterPoint论文中实现的PointPillars[20]相比，FastPillars-s在3D mAP和NDS中的表现也更好，分别高9.74%和7.0%。与最先进的PillarNet方法相比[30]，FastPillars-s实现了具有竞争力的性能（mAP和NDS分别仅低0.16%和0.33%），但速度是PillarNet的两倍。实验表明，该方法具有较少的参数、较高的性能和FPS。注意，FLOPs不会强烈反映真实的推理速度（即FPS）。推理速度明显更快是因为PillarNet需要稀疏卷积，因此对部署不友好，而我们的方法是全卷积的，可以通过TensorRT和网络量化有效地部署在资源受限的机载系统中。因此，FastPillars能够在性能和速度之间提供更好的权衡。推理时间分析如表3所示使用10次点云扫描，按照基准测试的惯例来测量FastPillers-s/m在nuScenes测试集上的速度。与CenterPoint相比，FastPillars-s实现了SOTA性能，将CenterPoint提高了2.37 mAP和1.83 NDS，同时在表2中运行速度提高了2倍。CenterPoint的推断时间包括体素编码的1.84ms、网络的69.89ms和后处理的7.40ms。FastPillars-s在单个NVIDIA 3070Ti GPU上实现了24 FPS，包括13.22毫秒用于pillar编码，20.10毫秒用于模型正向传播，8.10毫秒用于后处理。对于具有更大主干的FastPillers-m，在同一设备上实现了16.8 FPS，其中pillar编码为13.40 ms，模型前向传播为34.44 ms，后处理为8.12 ms。

消融实验

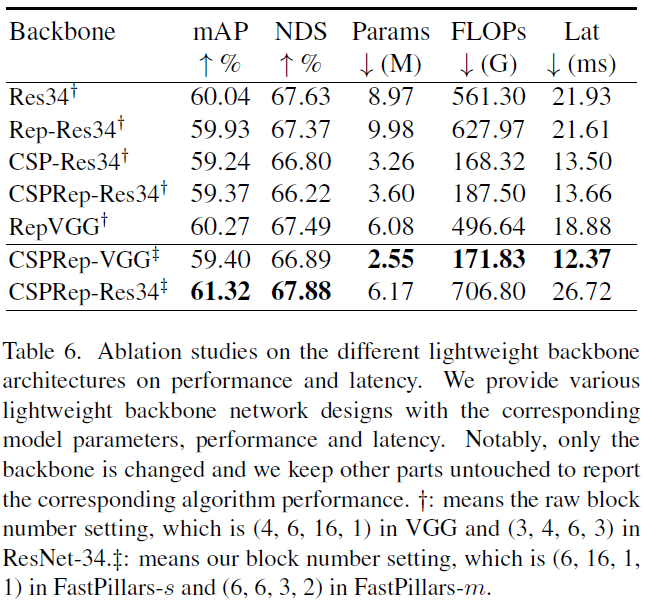

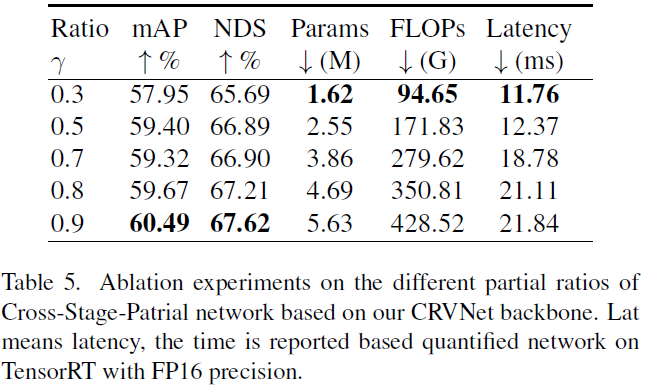

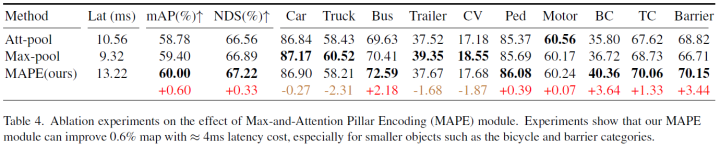

Max-and-Attention Pillar Encoding Module如表4所示，与max-pooling操作相比，MAPE模块可以提高0.6%的mAP性能，仅需4ms的额外耗时成本。具体而言，由于MAPE模块自行车（BC）、交通锥（TC）和障碍物类别的mAP分别提高了3.64%、1.33%和3.44%。对于行人类别，论文推测其性能在基准上已经饱和，因此MAPE模块显示出微弱改善。实验表明，MAPE模块通过结合注意力池化和最大池化操作，有效地编码了局部细粒度几何图案和最突出的特征（即最大值），提高了BEV视角下小尺寸目标的感知能力。CSP比率选择基于CRVNet主干，使用不同比例的Cross-Stage-Patrial网络进行消融研究，如表5所示。轻量级主干结构如表6所示，论文发现应用于FastPillers-s模型的CSPRepVGG主干具有最小的模型容量和耗时，同时具有59.40mAP的良好性能。CSPRep-Res34是FastPillars-m模型主干，尽管具有最大的参数量和耗时，但它具有最佳的性能。与CSPRepVGG主干相比，CSPRep-Res34主干在nuScenes值集上的表现更好，提升为1.92mAP和0.99NDS。总体而言，论文的方法在速度和准确性之间实现了良好的平衡，尤其是在实时耗时方面具有最先进的性能。

结论

本文提出了FastPillars，一种基于一阶段pillar的实时3D检测器，以同时提高检测精度和运行效率，同时考虑部署。特别是，论文表明SPConv可以通过重新设计的强大架构安全地绕过。此外还提出了MAPE模块来补偿PointPillars中pillar编码的信息损失。广泛的实验表明，FastPillars在速度和准确性之间实现了更好的权衡，并且可以通过TensorRT对设备上的实时应用进行定量部署。鉴于其有效性和效率，希望我们的方法可以作为当前主流的基于SPConv的实时3D检测器的强大而简单的替代方案。

参考

[1] FastPillars: A Deployment-friendly Pillar-based 3D Detector
