- 01 -

产品介绍

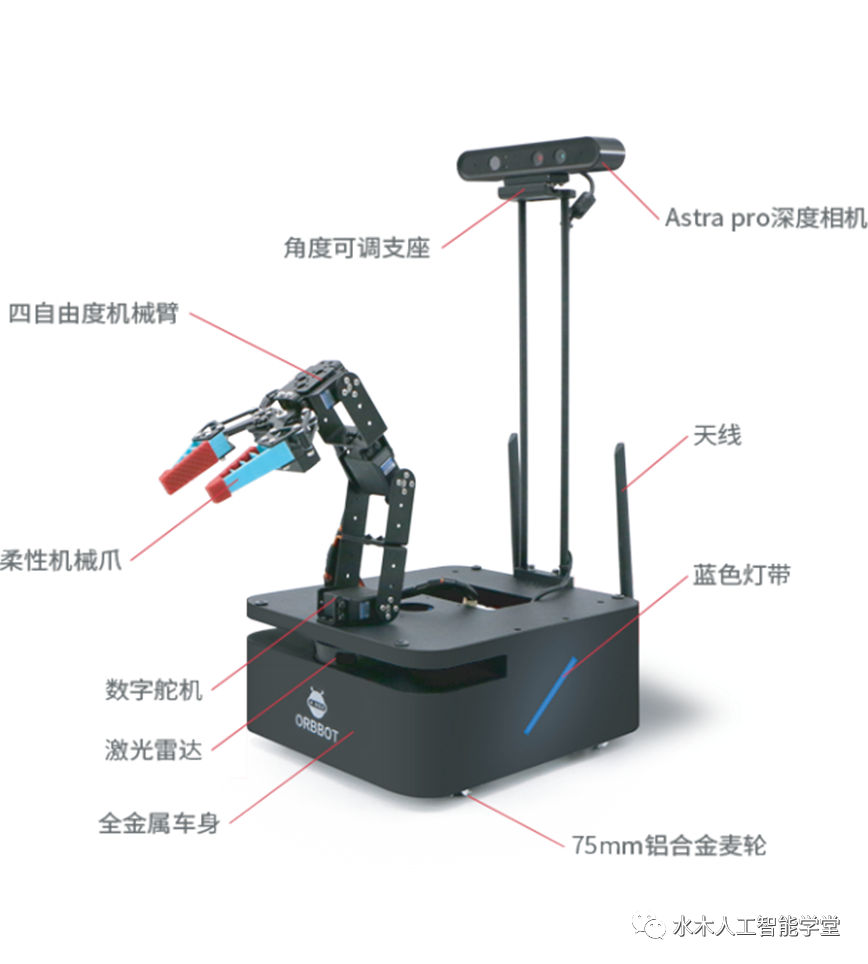

ORBBOT S1以3D视觉硬件及软件算法为基础的移动机器人开发平台, 搭载了奥比中光Astra Pro深度相机、单线激光雷达、英伟达Jetson Nano高性能开发板、串联机械臂、柔性机械爪等部件。产品采用全金属麦克纳姆轮底盘，配备摆式悬挂结构和500线高精度编码器，具有接口全面、软件资源配备丰富 开发课程齐全等优势。开发平台内置ROS Melodic系统，支持3D人体骨骼识别、3D视觉目标跟随、物体识别、三维空间重建与导航等，同时还可以运行深度学习框架，支持拓展语音交互等功能。

 - 02-

产品特点

强大的3D视觉开发平台，同时支持深度算法、深度学习、AI智能颜色分拣。

1、色块识别和抓取

     通过RGBD相机识别指定颜色色块，并进行定位和机械臂抓取；

2、SLAM导航

             集成SLAM功能包，可通过雷达或RGBD相机完成建图和导航；

       3、视觉避障

             通过视觉或视觉融合雷达数据等方式，在导航过程中完成避障；

       4、人体骨架识别

            集成人体骨架识别算法，可输出21个关节点的3维坐标信息。

 - 03-

规格参数

序号

名称

规格参数

1

型号

ORBBOT S1

2

驱动结构

四轮麦克纳姆轮结构 (带摆式悬挂）

3

轮子

75mm铝合金 麦克纳姆轮

4

尺寸

282*242*544.5mm

5

小车自重

5.96kg

6

负载能力

2.8kg

7

最大速度

1.25m/s

8

轻载续航速度0.45m/s

3.5h

9

负载1kg续航速度0.45m/s

3h

10

电机

MG513电机

11

编码器

光电编码器

12

控制方式

APP、PS2无线手柄、CAN、串口等

13

STM32主控

STM32F407VET6

14

ROS主控

Jetson Nano 4GB版

15

激光雷达

360°激光测距雷达

16

深度摄像头

Astra Pro RGBD深度相机

17

IMU传感器

ICM20948 (三轴陀螺仪+三轴加速度计+三轴磁力计)

18

操作系统

STM32搭载FreeRTOS Ubuntu搭载ROS Melodic

19

资料

全系列开发手册、视频教程、STM32源码

 - 04-

面向专业


中职 ：电子与信息技术、电子技术应用、工业机器人技术应用、工业自动化仪表及应用、电气运行与控制、电气技术应用、机电技术应用、智能设备运行与维护、机电设备安装与维修。

高职 ：机电一体化技术、电气自动化技术、机器人技术、人工智能技术应用、计算机应用技术、智能控制技术、工业机 器人技术、电子信息工程技术、应用电子技术、自动化生产设备应用、电子制造技术与设备、嵌入式技术与应用、机电设备安装与维修。

应用本科：通信工程、计算机应用与技术、电子信息工程、机械工程、机器人工程、人工智能学院、物联网工程、电气工程及自动化、工业互联网工程、智能制造工程技术等。

 - 05-

就业岗位方向


智能设备测试与运维工程师、现场技术支持工程师、人工智能技术应用工程师、数字图像处理与应用工程师、语音处理与应用工程师等岗位，培养智能设备的运行、维护、编程和调试，机器人视觉的标定、校准、测试、基础编程，并具备智能平台的基本操作及演示、智能设备解决方案讲解、人工智能通识实践、人工智能核心技术应用等能力的技术技能人才。

 - 06-

应用案例

深圳大学物理与光电工程学院
