简介

本论文探讨了一种新型的非互易光学存储单元，结合了磁光效应与光计算，旨在解决当前光学内存技术在速度、能耗和耐久性方面的局限性。随着深度学习和人工智能的发展，对计算资源的需求急剧增加，传统的CMOS架构已难以满足这一需求。因此，研究者们提出了一种基于非互易相位移的光学内存架构，以实现高效的光内存计算。

图表

论文中包含多个图表，主要展示了以下内容：

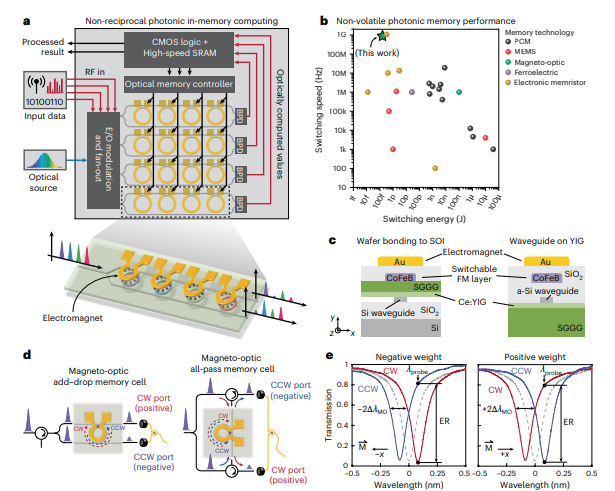

1. 非互易光学内存架构：图1展示了基于微环谐振器（MRR）和磁光材料的光内存架构，强调了其编程速度和非易失性。图1b对比了不同非易失性光学内存技术的速度与能耗，展示了新架构的优势。

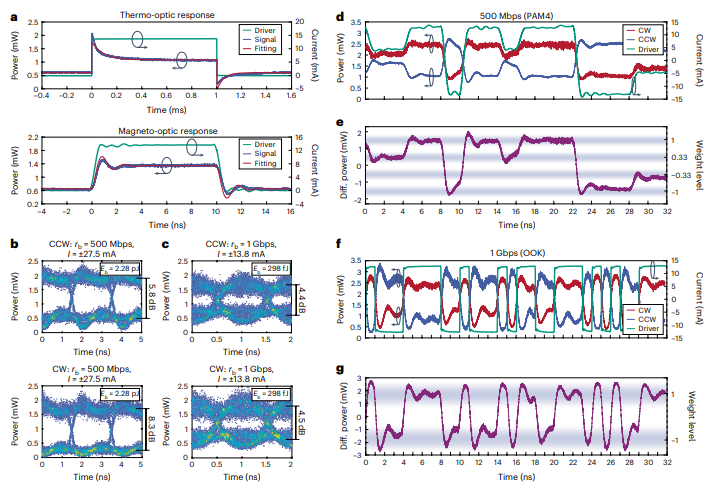

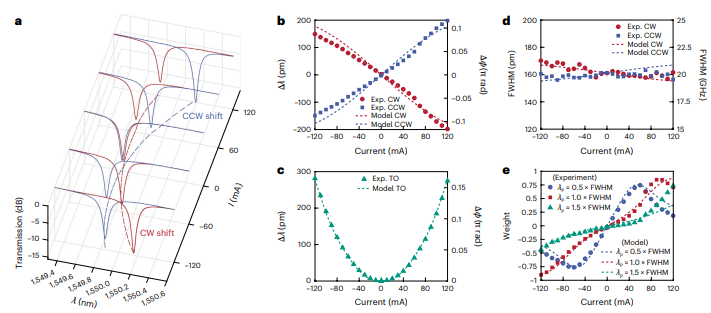

2. 实验结果：图3和图4展示了实验中测得的光传输谱和动态响应，验证了理论模型与实验结果的一致性。

解决问题

当前光学内存技术面临的主要问题包括：

  • 存储密度低：光学权重存储密度较低，无法满足大规模神经网络的需求。
  • 编程速度慢：传统光学内存的编程速度无法支持快速的计算需求。
  • 能耗高：现有技术在更新权重时能耗较高，影响整体系统的能效。
  • 耐久性差：许多光学内存技术的耐久性不足，无法支持长时间的使用。

本研究通过引入非互易光学存储单元，解决了上述问题，提供了一种高效、低能耗且耐久性强的光内存解决方案。

关键思路

研究的核心思路是利用磁光材料（如铈掺杂的钇铁石榴石Ce:YIG）实现非互易相位移，从而在光学内存中实现快速的权重更新。具体而言：

  • 非互易相位移：通过施加磁场，激发微环谐振器的顺时针（CW）和逆时针（CCW）模式，产生相位差，从而实现光信号的加权。
  • 高编程速度：该架构能够实现约1 GHz的编程速度，远高于传统光学内存。
  • 多级编码：支持多级权重存储，提升了存储密度和计算能力。

其它亮点

  • 高耐久性：实验表明，该非互易光学内存单元在超过24亿次写入和擦除循环后仍保持良好性能，显示出优异的耐久性。
  • 低能耗：在编程过程中，能耗低至298 fJ/bit，显著提高了能效。
  • 集成化设计：该技术可以与现有的硅光子技术集成，便于在实际应用中推广。

相关研究

本研究与以下领域的相关研究密切相关：

  • 光计算：近年来，光计算技术逐渐兴起，研究者们探索如何利用光的特性进行高效计算。
  • 磁光材料：磁光材料在光学存储和计算中的应用逐渐受到重视，相关研究集中在提高材料性能和集成度上。
  • 深度学习：随着深度学习模型的复杂性增加，对高效计算架构的需求日益迫切，光学内存技术为此提供了新的解决方案。

总结

本论文提出了一种创新的非互易光学内存架构，结合了高编程速度、低能耗和高耐久性，解决了当前光学内存技术的多项关键问题。通过实验验证，该技术展示了在未来光计算和深度学习应用中的广阔前景。

原文链接：https://www.nature.com/articles/s41566-024-01549-1

参考视频：https://www.youtube.com/watch?v=Cshv9PAOdSc
